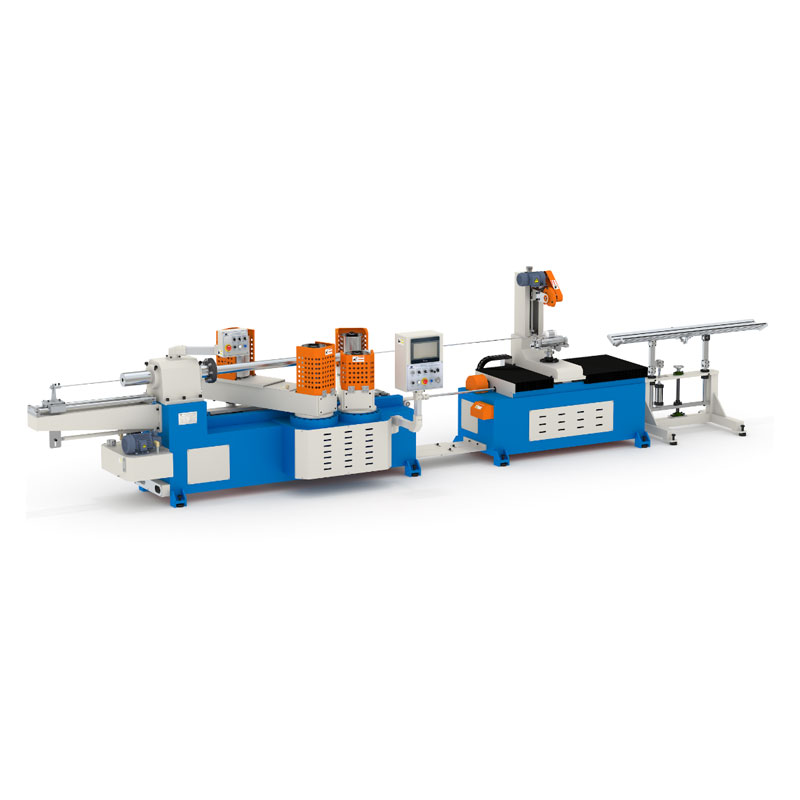

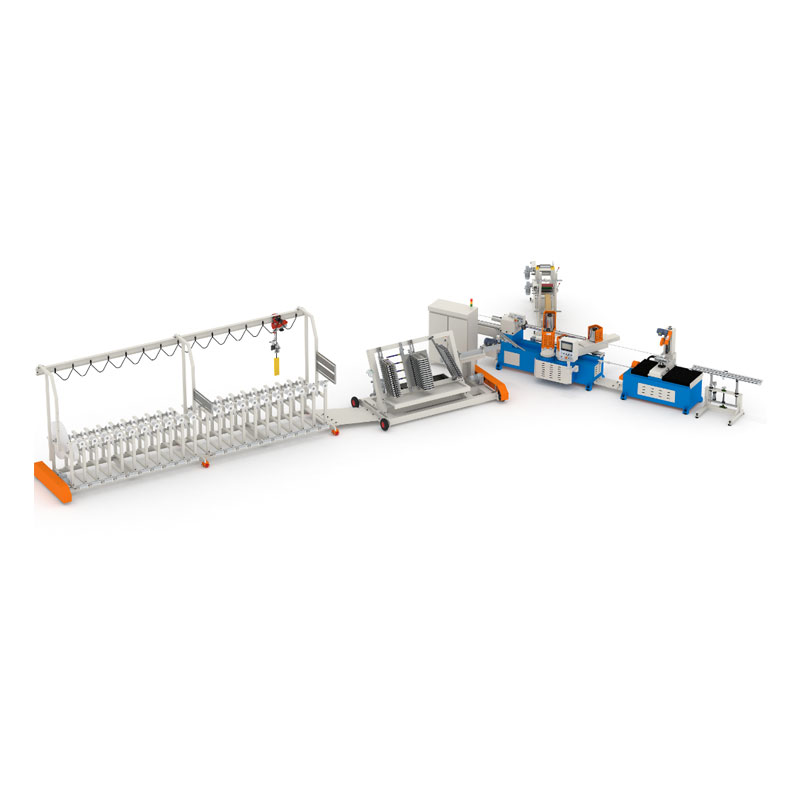

ヘビーデューティーペーパーチューブ製造機

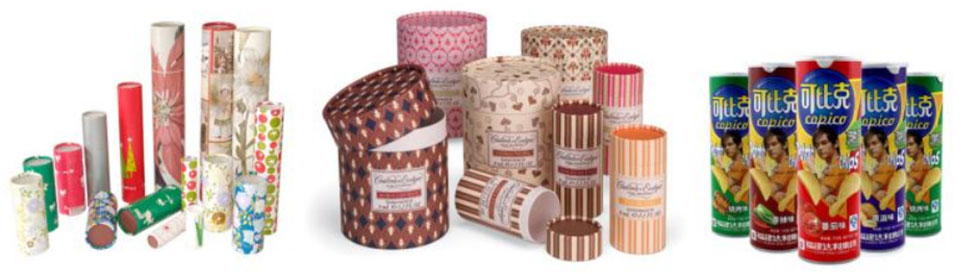

化学繊維紙のチューブ、さまざまな複合構造用紙缶、小さな工業用紙のチューブを生産するために使用できます。このマシンには、スパイラルペーパーチューブを形成する機能があり、接着、巻線、切断機能を1つに統合し、操作を効率的かつ便利にします。

関数

「E」シリーズの頑丈な紙製チューブ製造機、アイデアをシンプルに設計する、コンパクト、安定。

紙のチューブ3 "（ID76.2mm）を作成するための標準、最大壁の厚さは10mm未満で、最大のチューブIDは最大200mmです。

仕様

特徴

1.マシンフレーム全体は厚い鋼板で作られており、二次処理によって溶接され、機器の安定性と耐久性が大幅に向上します。

2.メイントランスミッションシステムは、低動作ノイズ、低熱の発生、高速、高トルクの特性を持つギア削減構造を採用しています。

3.メインモーターを制御するための高トルクベクターインバーターを装備し、柔軟で効率的な可変速度動作を実現します。

4.油圧メカニズムのリンケージ張力と角度センサーを装備して、安定した動作を確保するためにベルトテンションを自動的に調整します。

5.ボールスクリューとサーボモーターの組み合わせを使用して、高精度と高応答の切断操作を実現する同期切断システムを装備しています。

6.パルス信号とフィードフォワード補償システムを装備して、切断長が常にさまざまな速度で一貫していることを確認します。

7.デュアル独立PLCアーキテクチャを通じて、信号制御と関数の計算が分離され、切断効率と長さの制御精度が最適化されます。

8.新しくアップグレードされた大画面のカラータッチスクリーンインターフェイスにより、操作がより便利になり、インターフェイスがより表示されます。

9.インテリジェントな紙給餌装置を装備したため、誤った操作を防ぐために紙が壊れたときに自動的に感知して停止します。

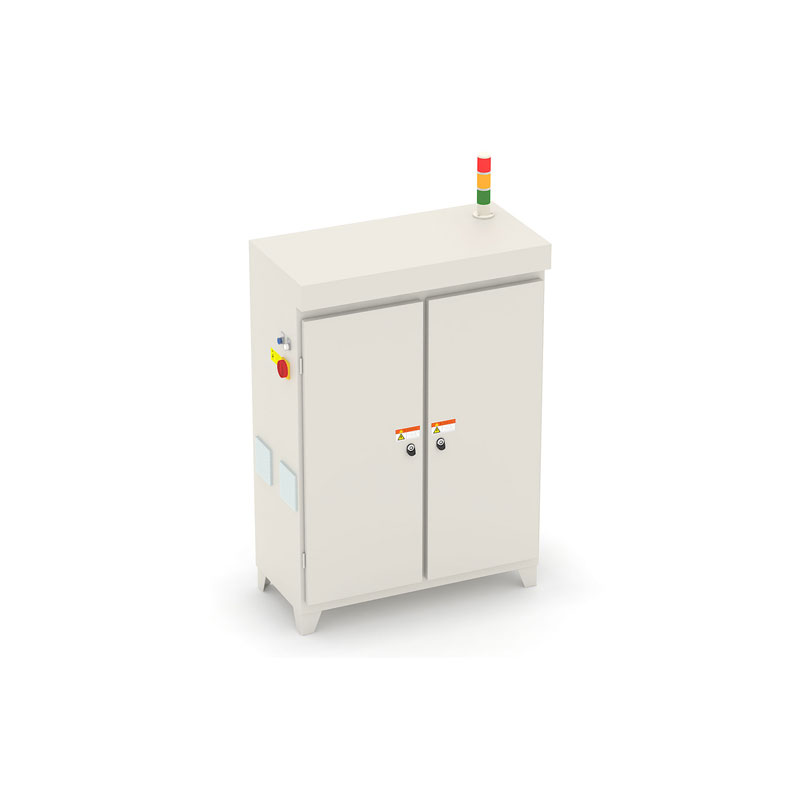

10.電化制御を備えた統合構造は、ペーパーロールホルダー、接着剤コーティングラック、紙の給餌メカニズムを効率的に統合します。

11.マシン全体の電気配線のモジュラー設計により、システムの交換の保守性と利便性が向上します。

12.ネットワーク機能の拡張、生産ラインまたはその他の機器の接続をサポートし、リモートの監視およびメンテナンス機能を備えており、標準の産業通信プロトコルModbus TCPをサポートします。

機械の詳細

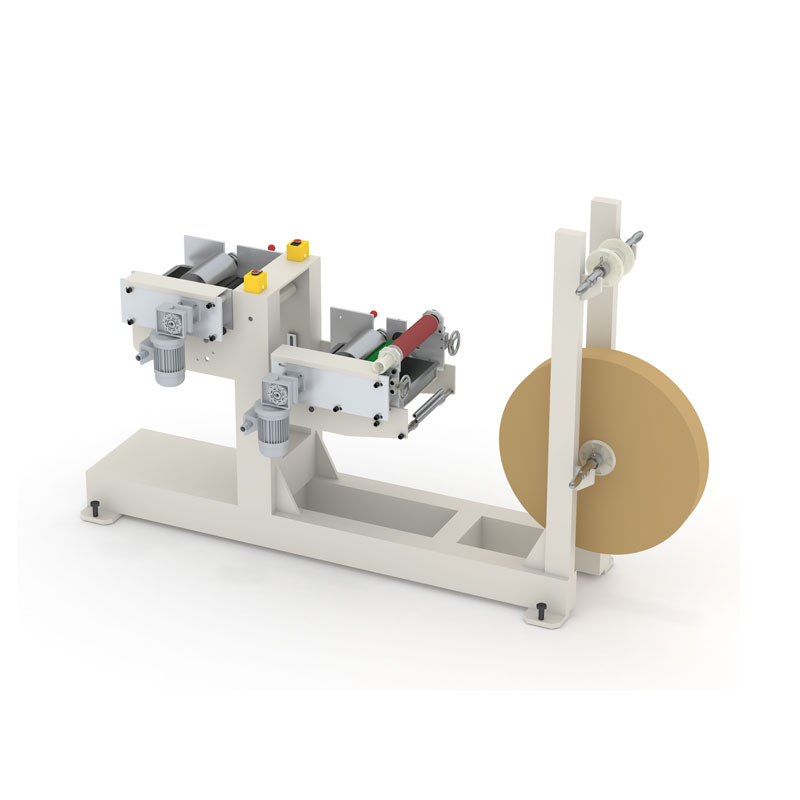

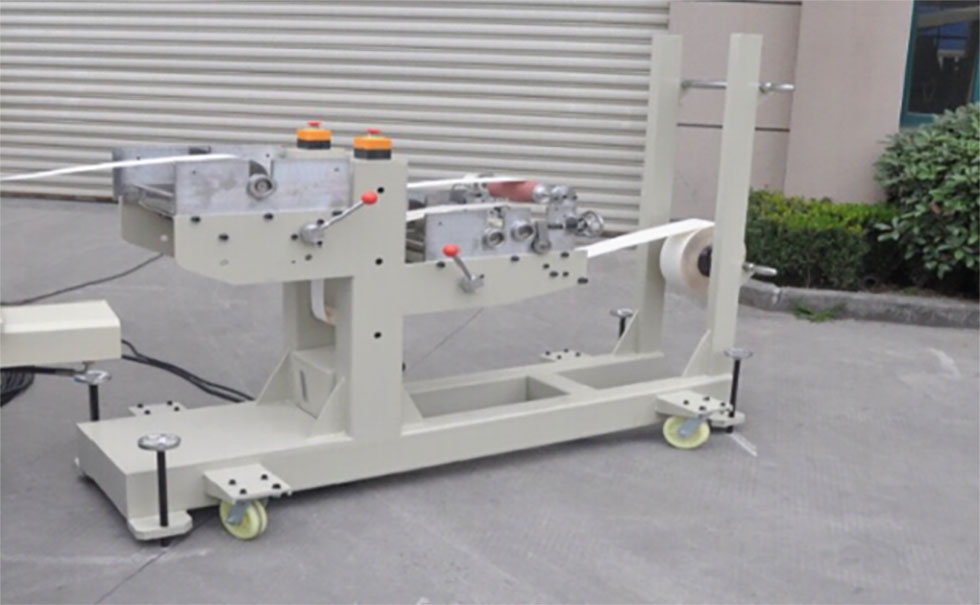

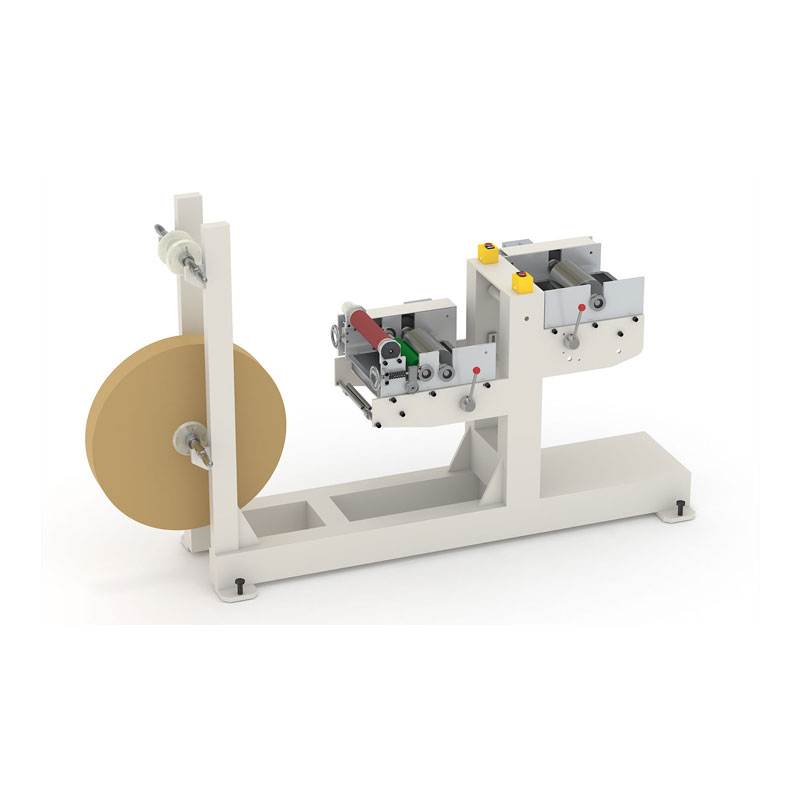

多機能ボトムペーパー給餌システム

自動ペーパートレイ給餌装置、ローラー型の片面接着モジュール、潤滑油ローリングシステム、エンコーダベースの紙テープの長さと速度検出モジュールなど、複数の主要なコンポーネントを統合して、紙の運搬、接着、監視の統合制御を実現します。

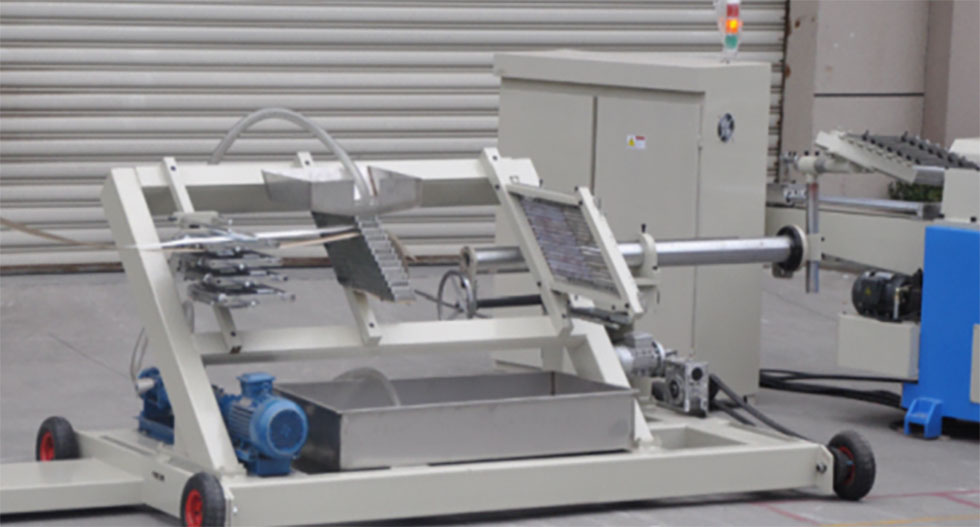

標準構成16層の滝の接着剤ラック：（その他の接着剤デバイスはオプションです）
特徴：全体的な接着剤ラックの高さは低く、操作が簡単で、3kWのネジ接着ポンプを使用して、接着剤を循環させるために、接着剤を削るためにポリウレタンホースを使用します。

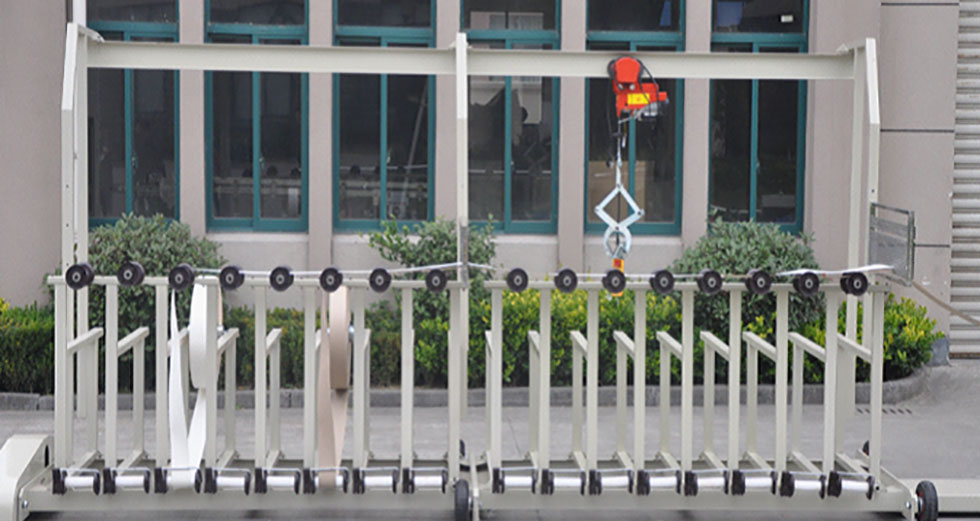

標準構成16層90度の積分ペーパートレイ：
特徴：紙トレイは電気クレーンで装填されており、紙トレイは簡単に操作できます。
電動用紙トレイ角調整デバイス付き。
最大用紙トレイの直径は1500mm（1500mmを超えるカスタマイズ可能）です。
