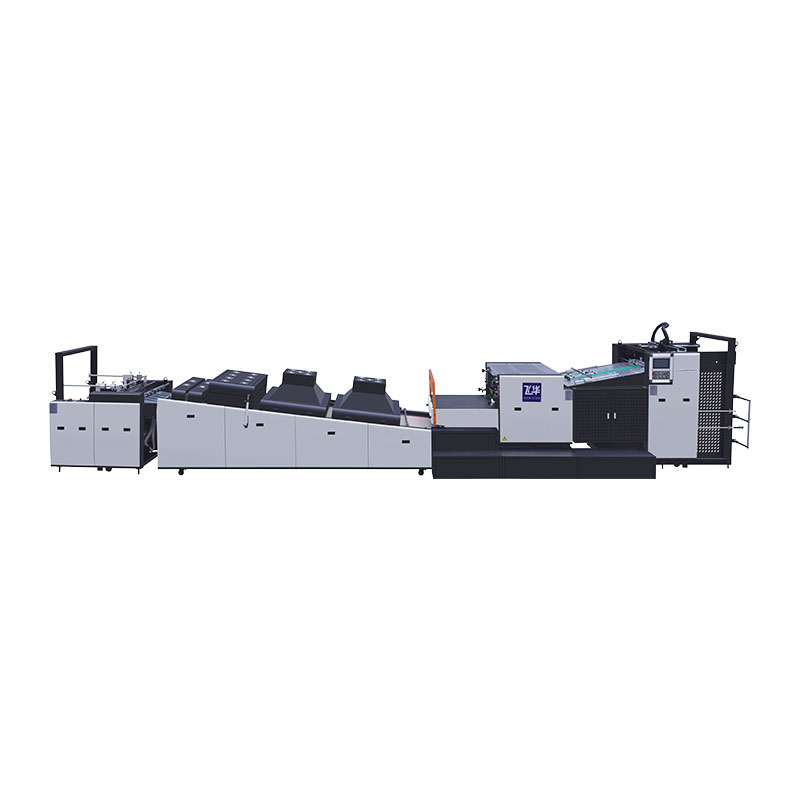

自動スポットUVコーティング機

自動スポットUVコーティング機

NEW STARの自動スポットUVコーティング機は、国内外の先進技術を融合した高性能コーティングソリューションです。部分塗装も全面塗装も可能です。このマシンは、パッケージ、本の表紙、その他の仕上げ印刷などの印刷物の品質を高めるのに最適です。

標準的な機械構造

1. 自動供給装置
2. 多彩なコーティングモジュール（UVニス/水性光沢ニス）
3. 赤外線乾燥アセンブリ
4. UV硬化システム
5. 自動資材回収システム

6.自動制御機構

オプション装備

1. ノンストップ供給・配送機構

2. プリスタッカ装置

3. セラミックアニロックスローラー

パラメータ

主な特長

この自動スポット UV コーティング機は、書籍、広告、カラーボックス、ポスター、パッケージなどの印刷物にスポットおよびフル UV コーティングを適用し、最終製品の外観と品質を向上させることができます。

1.自動スポットUV塗布機は、紙プリスタックシステムを搭載しており、稼働中に手動操作を必要とせずにノンストップで連続供給および排出が可能であり、簡単かつ効率的です。

2. この装置は高度なインテリジェンスを備えており、ワンボタンの起動と速度調整をサポートしており、通常のセグメント制御方式よりもはるかに高速かつ効率的です。

3. 軸頭部を55mm拡大し、高速走行時の安定性、変形耐性、塗装結果の向上を実現しました。

4. 同期ベルト駆動装置のため、動作中の振動がほとんどなく、動作安定性に優れています。

5. オイルシールドは精度が高く、従来の設計に比べて水の浸入が少ないのが特徴です。

6. 高効率オフセット印刷機（12,000枚/時）との一体化により、高速かつ安定した稼働を実現します。

7.高度なプレスタッキングシステムにより、連続給紙が可能になり、給紙時間を大幅に短縮し、手作業の負担を軽減します。

8. インク供給に関しては、セラミック アニロックス ローラー (80 ～ 120 メッシュ) が装備されており、均一かつ繊細なインク出力を保証し、さまざまな種類のインクをサポートし、平方メートルあたり 3 ～ 10 グラムのコーティング重量を実現します。

9. 密閉スクレーパー設計と内部オイル回路循環を組み合わせることで、インク漏れを効果的に防止し、インクの消費と無駄を削減します。

10. 本機はオフセット印刷の歯型送りを採用しており、さまざまな厚さの用紙でもスムーズに操作できます。

11. 赤外線ランプ 18 個と UV ランプ 3 個を装備し、それぞれを独立して制御できるため、柔軟な硬化調整が可能です。

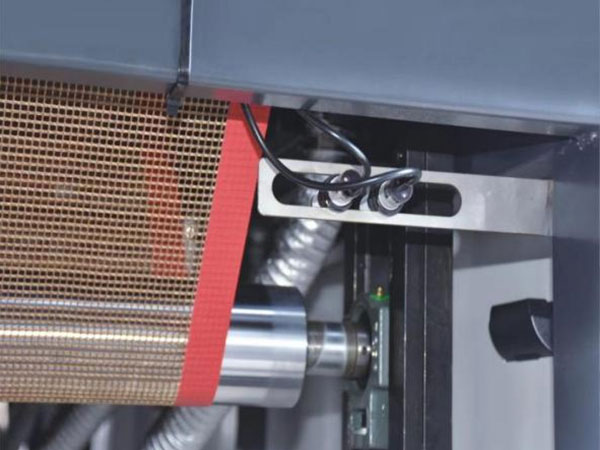

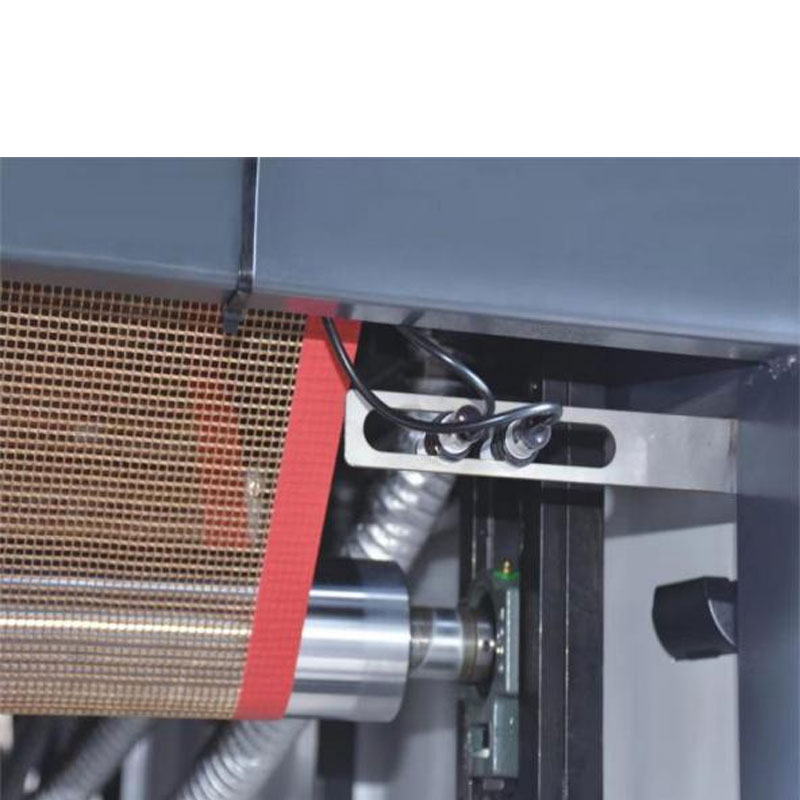

12.エアナイフは操作が簡単で、高精度のずれ修正により両面を均一に締め付け、メッシュベルトの損傷を防ぎます。

13. 耐久性の高い 3 ローラー システム (ツース、プレート、アニロックス) を搭載しており、水性、油性、インク吸収性の材料を均一にコーティングできます。

構成

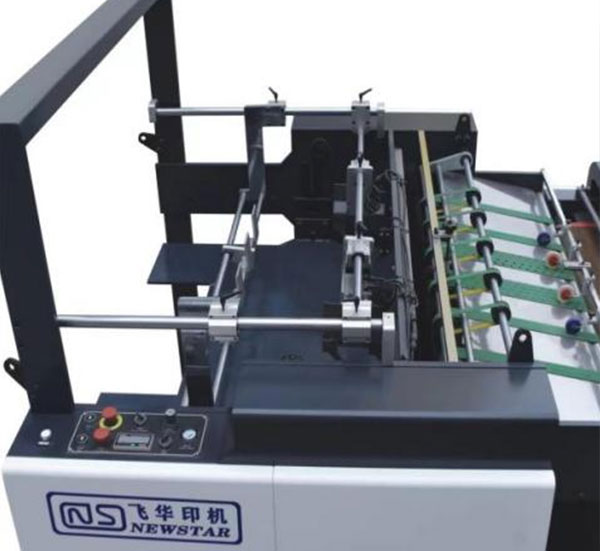

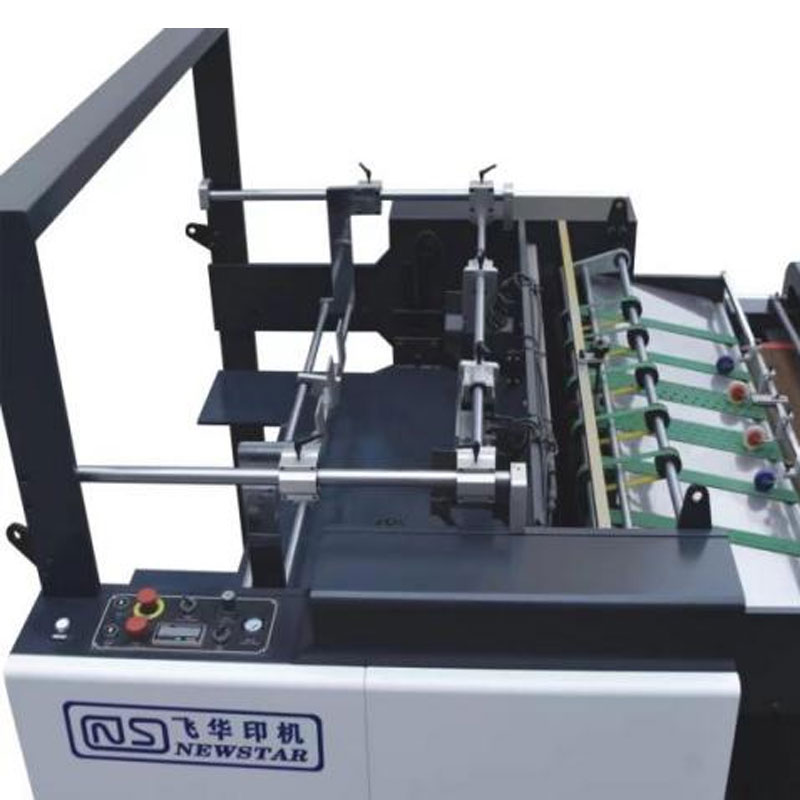

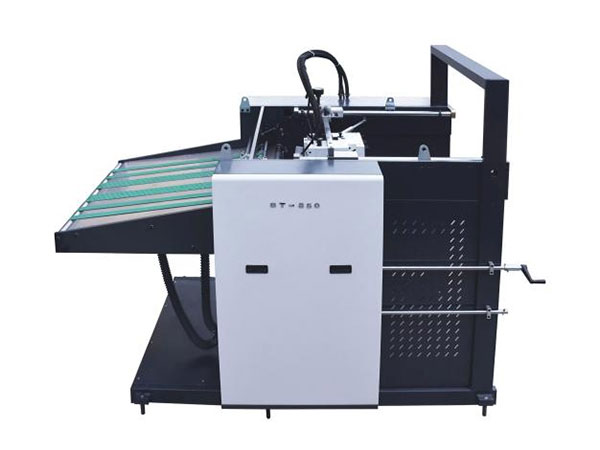

1. 自動フィーダー

- 自動スポット UV コーティング機は、12,000 枚/時間の高速オフセットフィーダーを統合し、高速で安定した動作を実現します。

・光電ペーパー制御や自動昇降機能を搭載しており、より正確な作業が可能です。

- フィーダー昇降のための二重の安全保護を備えたこの機械は、安全性を優先します。

- アップグレードされたプレスタッキング システムにより、自動給紙が可能になり、時間の節約と人件費の削減が可能になります。これがこの装置の主な利点です。

2. 塗布ユニット（塩基性オイル塗布ヘッド）

・塗布速度：6,000～7,500枚/時間。
・大径インプリントドラム（ダイナミックバランス）により平坦な油膜が得られます。 2軸オイルトランスファーとスクレーパーを併用することで、オイル量の管理が容易になります。
- コーティングドラムはネジ固定クランプを使用しており、シンプルで耐久性があります。
- リバーシブルローラーオイル転写: 簡単に変換でき、柔軟な厚さ調整が可能です。
- オプション: キャビティ スクレーパーまたは標準スクレーパー付きセラミック アニロックス ローラー。

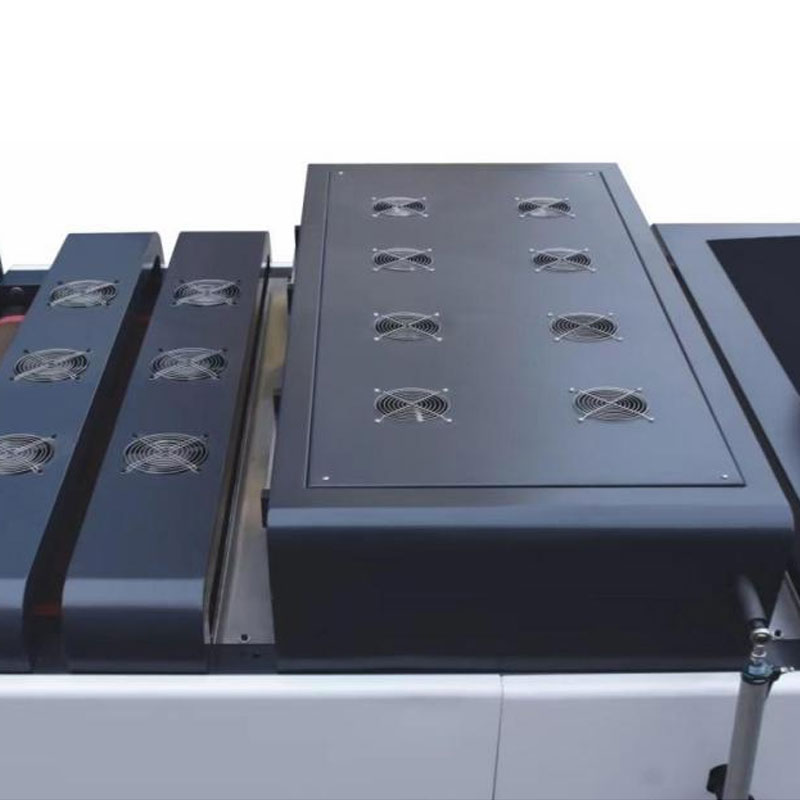

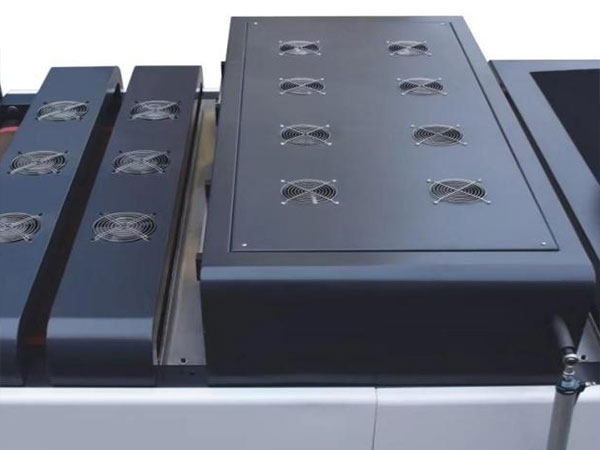

3. UV 乾燥機と IR 乾燥機

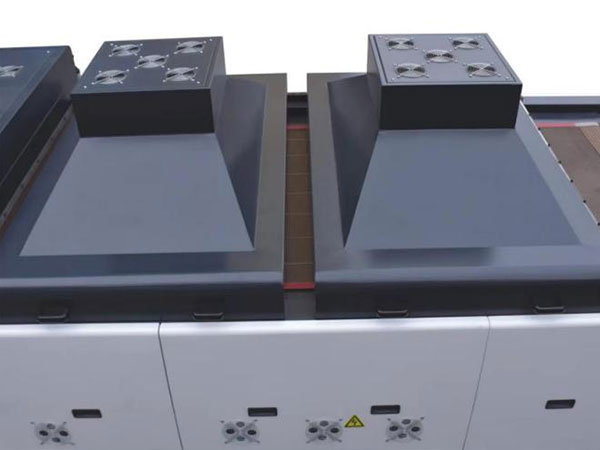

- UV 乾燥: UV ワ​​ニスを迅速に硬化させるための 3 つの UV 水銀ランプ。
- 全光/半光切り替えをサポートします。
- 自動温度制御と電子故障保護機能を内蔵。

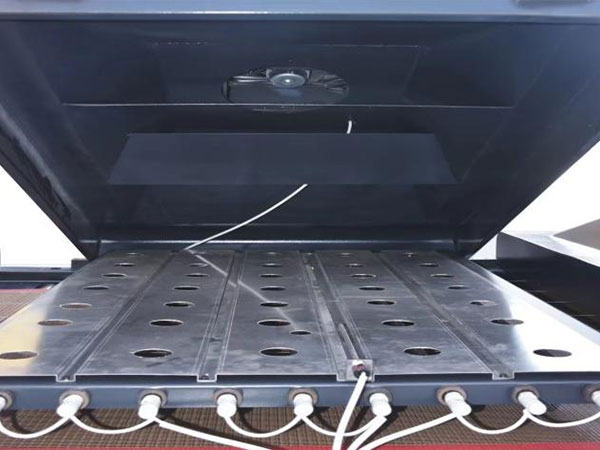

- 水性ワニス硬化のための水性 IR 乾燥。

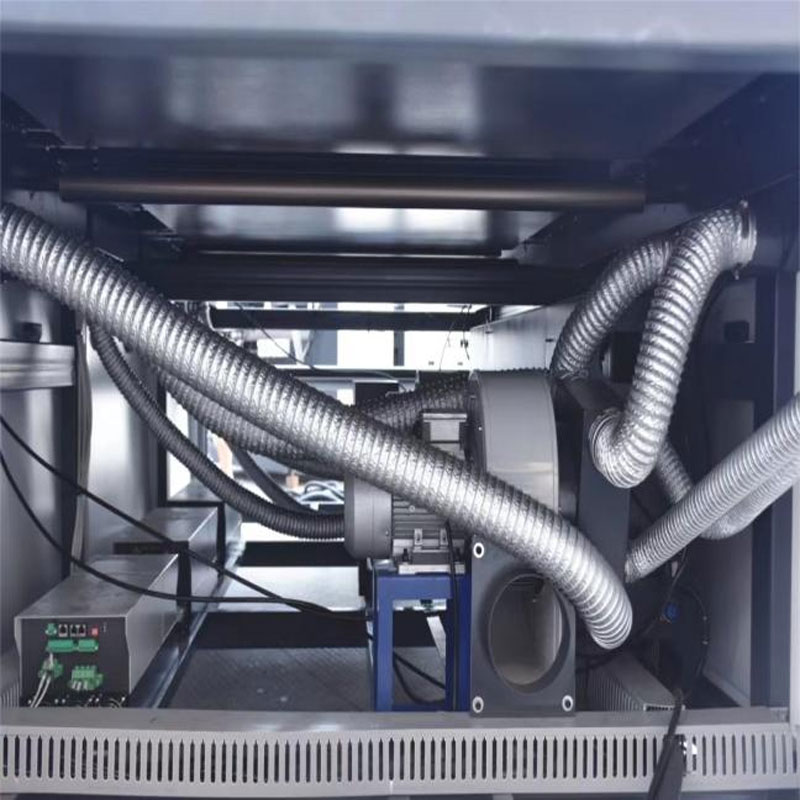

4. 冷却システム

- 紙が乾燥した後、すぐに空冷することで、貼り付きを防止することなく紙の乾燥を早めます。

5. 自動用紙スタッカ

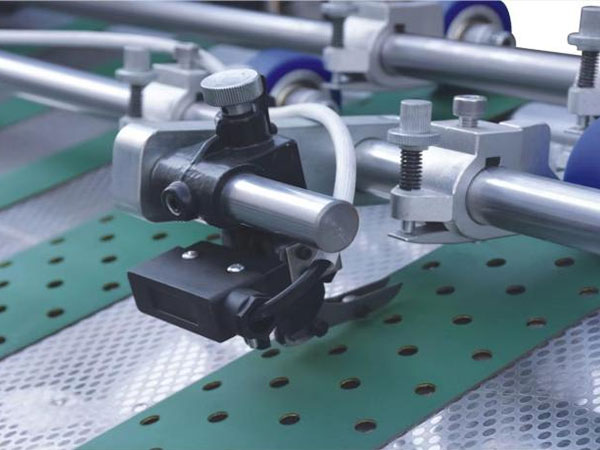

●自動昇降機能付き光電ペーパー制御。

- フィーダー持ち上げのための二重の安全性。

- 空気圧紙フラップ機能を搭載しており、紙たたきの回数と時間をカスタマイズして、紙の出力をきれいに保つことができます。

- 紙の位置がずれると自動で下降します。

6. 自動制御

- 安全性と信頼性を高める周波数変換速度調整機能付きモーター。

- フルマシン PLC プログラマブル制御: シンプルな操作、簡単なメンテナンス。

- すべてのケーブルはクイックコネクタを介して接続されており、取り付けが簡単です。
